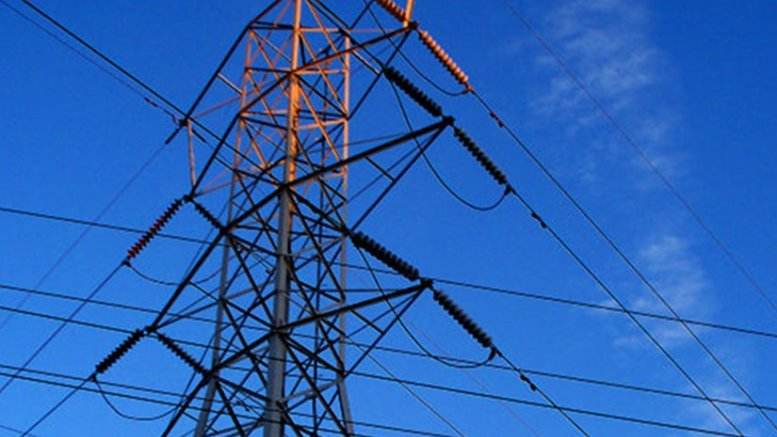

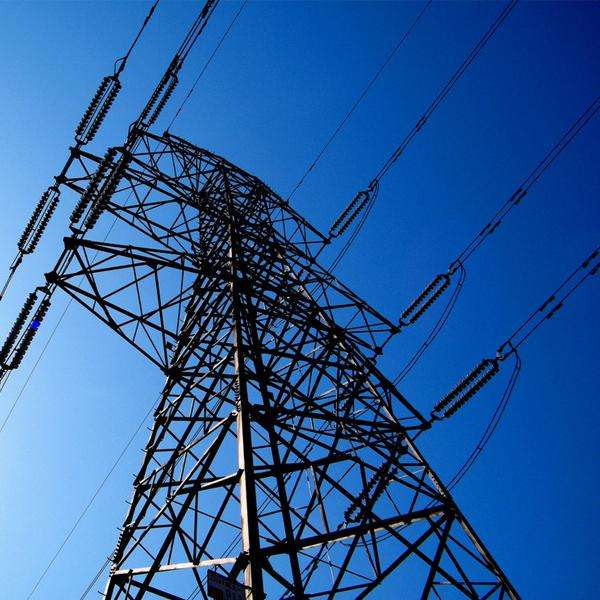

輸電是用變壓器將發電機發出的電能升壓后，再經斷路器等控制設備接入輸電線路來實現。按結構形式，輸電線路分為架空輸電線路和電纜線路。架空輸電線路由線路桿塔、導線、絕緣子、線路金具、拉線、桿塔基礎、接地裝置等構成，架設在地面之上。

　　1前言

　　高壓送電線路長期暴露在野外，受大氣環境、氣候變化、人為破壞等因素的影響，在電力生產中是故障多發設備。如何有針對性的預防和減少故障，在線路發生故障后如何快速、準確地找到故障點并消除故障，是我們線路工作者的重點研究方向。為了達到快速、準確地找到故障點并及時消除故障這個目的，除了有豐富的高壓線路運行經驗以外，還必須對故障現象特點、所維護線路的特點、運行環境、基本保護知識等有關知識有深入了解。

　　2常見故障類別與類型

　　高壓送電線路故障分為單相接地故障、兩相短路故障、兩相接地故障、三相短路故障、三相接地故障等5種類別，*常見的是單相接地故障，占到故障總數的90%以上。常見的故障類型主要有雷擊、風偏、污閃、冰閃、覆冰、外力、鳥害、其它等。

　　3各類故障現象及特點

　　3.1雷擊故障

　　雷擊分為反擊、繞擊和感應雷擊三種，反擊又分為直擊桿塔和直擊架空地線兩種。對110kV和220kV線路，雷擊故障多表現為反擊，大跨越線路發生繞擊導線的情況也比較普遍。330kV及500kV線路，由于其空氣間隙較大，接地電阻要求嚴格，發生反擊的機率較小，大多表現為繞擊導線。

　　導地線或桿塔遭雷擊后，常見有以下現象：

　　(1)直線桿塔的懸垂絕緣子串雷擊放電后，絕緣子傘裙(或瓷裙)邊緣有燒傷，呈直線分布，且橫擔側、導線側絕緣子燒傷*嚴重;橫擔側掛點金具之間的聯接點會有燒熔痕跡，懸垂線夾或導線有明顯的銀白色亮斑，如安裝有均壓環，則主放電點在均壓環上。導線垂直或三角排列時，一般上線絕緣子被擊穿的機率較大;導線水平排列時，兩邊線被擊穿的機率較大。

　　(2)耐張桿塔無跳線串，雷擊后，因放電沿*小空氣間隙行進，且跳線不是規則的半圓形，一般不會沿絕緣子串擊穿，而是沿直線燒傷橫擔側若干片絕緣子后(燒傷片數與跳線形狀有關)，對跳線放電;如跳線弧垂較大，也可能沿耐張絕緣子串放電。對于干字型耐張塔，如跳線串長度小于耐張串，雷擊后，因塔頭電壓升高較大，一般中相跳線串被擊穿，放電痕跡同直線桿塔。絕緣子串或空氣間隙被擊穿后，由于工頻續流的繼續作用會將連接金具燒傷，橫擔側燒傷*嚴重。

　　(3)雷擊后，瓷質絕緣子表面放電痕跡明顯，燒傷點中部呈白色或白色夾雜黑點，部分瓷釉會脫落，痕跡邊緣呈黃色或黑色，鋼帽放電處鍍鋅層燒熔形成圓形銀白色亮斑;玻璃鋼絕緣子放電痕跡不明顯，尤其是500kV線路，玻璃鋼表面的燒傷點會有小塊的波紋狀痕跡，中部個別絕緣子鋼帽上有直徑1cm左右的銀色亮斑;復合絕緣子的燒傷痕跡也比較明顯，橫擔側與導線側部分傘裙顏色會變淺，燒傷中心呈白色逐步向外過度成淺棕色或，上下端金屬部分有明顯燒傷，對于配置有均壓環的復合絕緣子，均壓環上會有明顯的主放電痕跡。對于懸式絕緣子，如絕緣子串中有零值或低值瓶，由于其水泥混合劑中進入水分，雷擊后，在大電流的作用下水分發熱膨脹，會使鋼帽、鋼腳分離，發生掉線事故。

　　3.2風偏故障

　　風偏故障有導線對桿塔構件放電、導地線線間放電和導線對周邊物體放電三種形式。導線對桿塔構件放電分兩種情況，一種是直線桿塔上導線對桿塔構件放電;另一種是耐張桿塔的跳線對桿塔構件放電。

　　導線或跳線因垂直荷載不足，在大風作用下對桿塔構件放電，這種放電現象的特點是：絕緣子不被燒傷或導線側1～2片絕緣子燒傷輕微;導線、導線側懸垂線夾或防振錘燒傷痕跡明顯，直線桿塔的導線放電點比較集中;跳線放電點比較分散，分布長度約有0.5～1米;在桿塔間隙圓對應的桿塔構件上會有燒傷且燒傷痕跡明顯，因電場分布的不均勻性，桿塔構件的主放電多在腳釘、角鋼端部等突出位置。220kV“干字型”耐張塔的中相跳線易發生風偏，多表現為跳線對耐張串橫擔側*片絕緣子放電。
